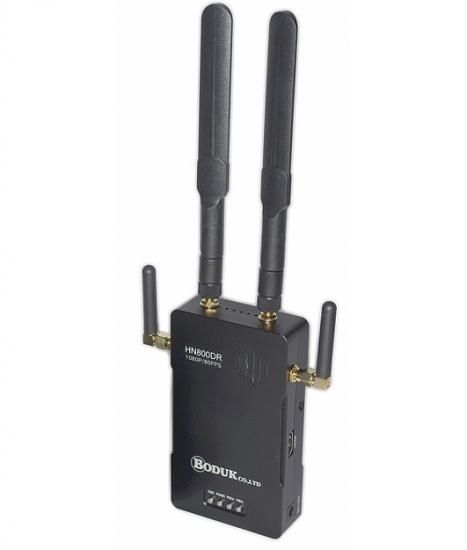

長距離用5.7GHz帯（産業用） デジタル無人移動体画像伝送システム HN800D（技適仕様）
概要：
HN800Dは、日本のドローン産業での利用に適合したデジタル無人移動体画像転送システムです。実用的な低遅延のHN800Dは、日本における規格「無人移動体画像伝送システム」にマッチした、 プロや企業の高品質映像のキャプチャーを可能にします。徹底的にドローンアプリケーションを考慮して設計されたHN800Dは、 いつでもどこでも空中作業に必要な性能と信頼性をお届け致します。
詳細仕様： |
通信距離（屋外、障害物なし） | 800mw地上距離≥2500m |
伝送遅延 | 100mS未満 |
出力 | 800mw |
感度 | -95dbm±2dbm |
アンテナ利得 | HN800D-T＝2.8dBi(5G) HN800D-R＝2.0dBi(2.4G) 3.0dBi(5G) |
通信周波数 | 5660, 5680, 5700, 5745MHz |
バンド幅 | 20MHz |
周波数設定 | Smartaudio |
ビデオフォーマット | 1080p/60, 1080p/50, 1080p/25,720p/60, 720p/50, 720p/25 |
同一周波数内でのデバイス数量 | 3 |
マルチキャストモード | 受信機を最大12台同時接続可能。 |
OSDサポート | MAVLINKテレメトリーベース |
暗号化 | AES-128 |
|
Video Interface | Micro-HDMI(Type-D）:映像送信機側 HDMI(Type-A） :映像受信機側 |
アンテナ | MMCX(x 2):映像送信機 SMA(x 4):映像受信機 |
作動環境範囲 | 0 ~ 40℃ |
寸法：（アンテナを含まない） | 映像送信機: L.94mm x W. 54.5mm x H. 22mm 映像受信機: L.126.3mm x W. 71.75mm x H. 27mm |
重量：（アンテナを含まない） | 映像送信機: 106g 映像受信機: 225g(バッテリーADP含まず） |
消費電力： | 映像送信機: 12V-0.5A 映像受信機: 12V-0.5A |
|
電源コネクター | 丸型プラグ |
映像送信機 | Li-Po 2S~3S，12V-DC |
映像受信機 | Li-Po 2S~3S，12V-DC |
利用例
・産業用途や商用での点検等
・UAV / UGV 制御とモニタリング
・空撮
・監視やセキュリティー
・不動産査定や管理
・捜索や救助
・救急措置の状況確認
・群衆整理
※HN800Dには、三級陸上特殊無線技師の無線免許と無線開局申請とJUTMへの加入が必要となります。
※開局申請は，日本ドローン無線協会にて代行致します。
※Ver1.2以降へのソフトアップデートは，機器をBoduk社へお送り下さい，無償対応致します。
